Группа Продуктов

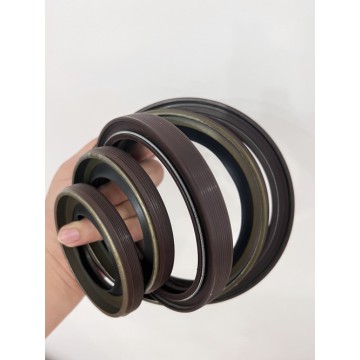

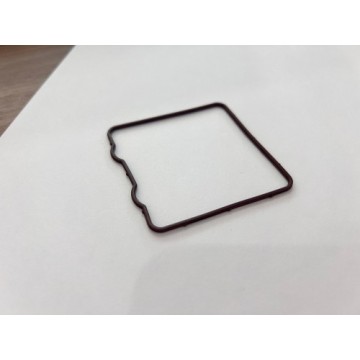

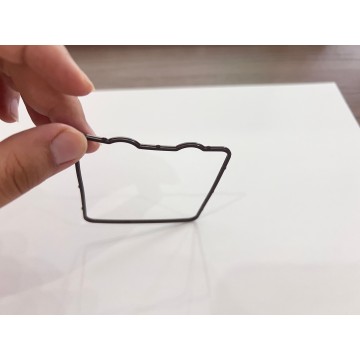

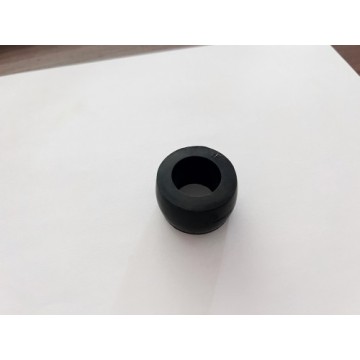

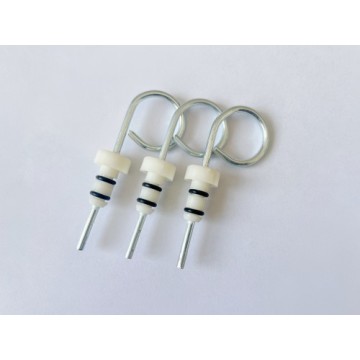

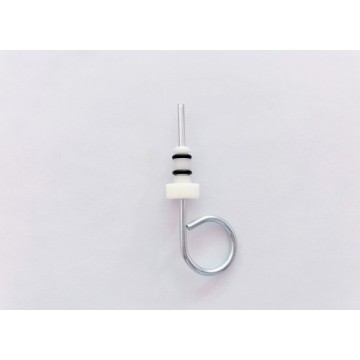

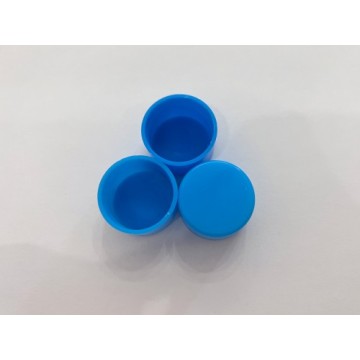

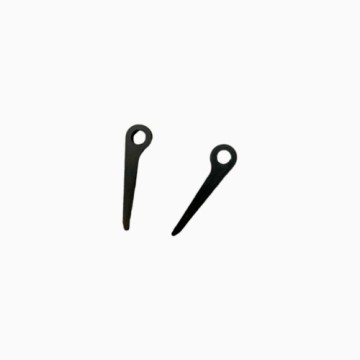

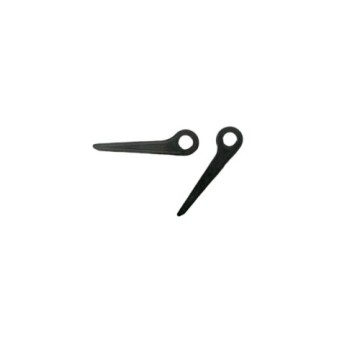

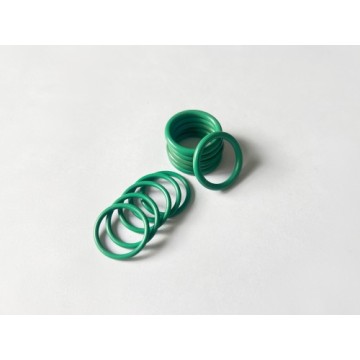

Комбинированная колодка

(Всего 18 продукт.)

# Углубленное введение в композитные прокладки.
## 1. Введение Композитные прокладки, также известные как комбинированные прокладки, представляют собой сложные уплотнительные компоненты, созданные путем объединения двух или более различных материалов для устранения ограничений прокладок из одного материала в сложных промышленных сценариях. В отличие от традиционных прокладок, изготовленных из одного материала, такого как резина, металл или графит, композитные прокладки используют синергетические преимущества различных материалов. Например, они сочетают в себе сжимаемость и герметизирующую способность эластичных материалов со структурной прочностью и стабильностью металла или жестких полимеров. Эта уникальная конструкция позволяет им обеспечивать надежную герметизацию в суровых условиях, включая высокое давление, экстремальные температуры и агрессивные среды, что делает их незаменимыми в таких отраслях, как нефтегазовая, автомобильная, нефтехимическая и энергетическая. ## 2. Структура сердцевины и комбинации материалов ### 2.1 Базовая конструкция конструкции Большинство композитных прокладок следуют структурной модели «сердце-армирование», которая имеет решающее значение для их функциональности. - **Уплотняющая сердцевина**: Сердцевина является основой уплотняющей способности прокладки. Обычно он изготавливается из мягких сжимаемых материалов, которые могут деформироваться, заполняя микронеровности на сопрягаемых поверхностях. Обычные материалы сердцевины включают бутадиен-нитриловый каучук (NBR), мономер этилен-пропилен-диен (EPDM), фторкаучук (FKM), графит и политетрафторэтилен (PTFE). Например, графитовые сердечники отличаются химической стойкостью и способностью адаптироваться к широкому температурному диапазону, а резиновые сердечники обладают превосходной эластичностью и устойчивостью для сценариев динамического уплотнения. - **Армирующий слой**: этот слой обеспечивает механическую прочность, предотвращает выдавливание материала сердцевины и повышает устойчивость прокладки к давлению и температуре. Для армирования часто используются такие материалы, как углеродистая сталь, нержавеющая сталь (304, 316L), алюминиевый сплав, стекловолокно или арамидные волокна. В металлорезиновых композитных прокладках металлический армирующий слой (например, стальное кольцо) сохраняет форму прокладки и выдерживает высокое давление, а резиновый сердечник обеспечивает герметичное уплотнение. - **Защитное покрытие**: многие композитные прокладки имеют поверхностное покрытие для улучшения характеристик. Покрытия из ПТФЭ уменьшают трение, упрощая установку и повышая химическую стойкость, а цинк-никелевые (ZnNi) покрытия на металлических деталях предотвращают коррозию, соответствующие стандартам ISO 4042. ### 2.2 Распространенные комбинации материалов и их характеристики | Комбинация материалов | Ключевые свойства | Типичные приложения | | ---- | ---- | ---- | | Металл-резиновый композит | Устойчивость к высокому давлению (до 60 МПа), хорошая эластичность, экономичность | Гидравлические системы, масляные поддоны автомобильных двигателей, фланцы труб | | Графит - Металлический Композит | Широкий температурный диапазон (от -200 ℃ до 500 ℃), отличная коррозионная стойкость, низкая скорость утечек | Нефтехимические заводы, теплообменники, газопроводы | | ПТФЭ — армированный волокнистый композит | Химическая инертность, низкий коэффициент трения, антипригарность | Фармацевтическое оборудование, оборудование для пищевой промышленности, клапаны для агрессивных жидкостей | | Безасбестовое волокно-металлический композит | Экологичность, хорошая термостойкость, подходит для соединений с высоким крутящим моментом | Автомобильные головки цилиндров общепромышленные фланцевые уплотнения | ## 3. Принципы работы Композитные прокладки обеспечивают герметизацию посредством трех взаимосвязанных механизмов, обеспечивая долговременную герметичность. 1. **Уплотнение при упругой деформации**: когда прокладка сжимается между двумя сопрягаемыми поверхностями (например, фланцами или болтовыми соединениями), материал мягкого сердечника упруго деформируется. Эта деформация заполняет микрозазоры на поверхности соединяемых деталей, образуя первичное уплотнение. Упругое восстановление материала сердцевины поддерживает стабильную силу уплотнения даже при колебаниях давления в системе. Для сердечников на резиновой основе степень сжатия 30–50 % и твердость по Шору 70–90 А обычно являются оптимальными для баланса силы уплотнения и упругости. 2. **Механическая фиксация и устойчивость к экструзии**: жесткий армирующий слой противостоит экструзии основного материала под высоким давлением. В композитных прокладках с металлической оболочкой металлическая оболочка образует барьер, который предотвращает вытекание сердцевины из поверхности уплотнения, что жизненно важно для применений с высоким давлением выше 35 МПа. Кроме того, некоторые армированные слои имеют зубчатую или зубчатую структуру, которая увеличивает трение о сопрягаемые поверхности, предотвращая смещение прокладки и повышая ее устойчивость к ослаблению. 3. **Химическая и термическая стабильность**: сочетание материалов позволяет прокладке адаптироваться к агрессивным средам и изменениям температуры. Например, композитные прокладки из фторкаучука и нержавеющей стали могут противостоять агрессивным химическим веществам и высоким температурам до 200 ℃, а композиты из графита и металла могут выдерживать криогенные условия до -200 ℃ без потери герметизирующих свойств. ## 4. Основные типы и их применение ### 4.1 Спирально-навитые прокладки Это одни из наиболее широко используемых композитных прокладок, изготовленные путем намотки металлической ленты (например, из нержавеющей стали) и ленты наполнителя (например, графита или ПТФЭ) вместе. Они обладают исключительной устойчивостью и могут компенсировать неровности поверхности фланцев и тепловое расширение. Спирально-навитые прокладки подходят для применения в условиях высокого давления и высоких температур, например, во фланцах нефте- и газопроводов, паровых турбинах и соединениях химических реакторов, с типичным диапазоном давления 10–42 МПа и диапазоном температур от -196 ℃ до 650 ℃. ### 4.2 Металлические прокладки Они состоят из мягкой сердцевины (резина, графит), обернутой тонкой металлической оболочкой (углеродистая сталь, алюминий или нержавеющая сталь). Металлическая оболочка обеспечивает механическую прочность и устойчивость к коррозии, а сердечник обеспечивает герметичность. Они обычно используются там, где требуется устойчивость к высоким температурам, например, фланцы выхлопной системы в автомобильных двигателях и крышки люков котлов, и могут выдерживать температуру до 400 ℃ и давление до 35 МПа. ### 4.3 Прокладки со связующим уплотнением (TBS) Также известные как комбинированные шайбы, они состоят из резиновой кромки (NBR, FKM, EPDM) и металлического кольца. Они предназначены для резьбовых соединений, таких как гидравлические фитинги, болтовые соединения и заглушки, и могут заменить медные шайбы в условиях высокого давления. Резиновая кромка создает радиальное уплотнение, а металлическое кольцо предотвращает выдавливание, что делает их пригодными для гидравлических систем с давлением до 40 МПа. ### 4.4 Прокладки из графитового композита Они имеют графитовый сердечник, армированный металлической сеткой или перфорированным металлическим листом. Они обладают исключительной химической стойкостью и идеально подходят для агрессивных сред, таких как кислоты, щелочи и растворители. Они широко используются в химической промышленности, особенно во фланцах трубопроводов и уплотнениях клапанов, работающих с агрессивными химическими веществами, с уровнем утечки всего 0,001% (испытание гелием) и скоростью коррозии ≤0,01 мм/год в 50% серной кислоте. ### 4.5 Безасбестовые композитные прокладки Изготовленные из безасбестовых волокон (арамидных, стекловолоконных) в сочетании со связующим и армированные металлическими листами, они являются экологически чистой альтернативой традиционным асбестовым прокладкам. Они обычно используются в головках цилиндров автомобилей, общепромышленных фланцах и системах отопления, вентиляции и кондиционирования воздуха, обеспечивая хорошую термостойкость (до 250 ℃) и устойчивость к давлению (до 20 МПа). ## 5. Ключевые параметры производительности и критерии выбора ### 5.1 Критические показатели производительности - **Рабочее давление**: Композитные прокладки могут выдерживать давление от вакуума до более 100 МПа. Прокладки, армированные металлом, предпочтительны для применений с высоким давлением, тогда как композиты на основе каучука подходят для низкого и среднего давления. - **Диапазон температур**: диапазон зависит от материала. Композиты EPDM и силиконового каучука хорошо работают в условиях низких температур (от -50 ℃ до 150 ℃), а композиты из фторкаучука или графита и металла могут выдерживать высокие температуры выше 200 ℃. - **Химическая совместимость**: зависит от материала сердцевины. NBR совместим с минеральными маслами, FKM устойчив к топливу и химикатам, а PTFE инертен практически ко всем средам. - **Скорость утечки**: ключевой показатель эффективности уплотнения. Высококачественные композитные прокладки (например, графит-металл) имеют уровень утечки ≤0,001% при стандартных испытаниях гелием. - **Сжатие и восстановление**: степень сжатия (30–50 % для резиновых сердечников) и степень восстановления (>70 %) обеспечивают сохранение уплотняющей силы прокладки после повторяющихся циклов давления. ### 5.2 Рекомендации по выбору 1. **Определите условия эксплуатации**: сначала уточните давление в системе, температуру и тип жидкости. Например, в гидравлической системе высокого давления с минеральным маслом подойдет композитная прокладка металл-NBR. 2. **Учитывайте пространство для установки**: используйте тонкопрофильные композитные прокладки (например, с металлическим покрытием) для компактного пространства, чтобы избежать взаимодействия с соседними компонентами. 3. **Оцените стоимость и эффективность**: сбалансируйте производительность и стоимость. Безасбестовые композиты экономически эффективны для общепромышленного использования, в то время как графит-металлические композиты лучше подходят для критически важных применений, несмотря на их более высокую стоимость. 4. **Проверьте соответствие стандартам**. Убедитесь, что прокладка соответствует отраслевым стандартам, таким как ISO 4042 для металлических покрытий и GB/T 30772-2014 для прокладок из графитового композита. ## 6. Установка, техническое обслуживание и распространенные виды неисправностей ### 6.1 Рекомендации по установке 1. **Подготовка поверхности**: убедитесь, что сопрягаемые поверхности чистые, ровные, без заусенцев и коррозии, чтобы обеспечить максимальный контакт с прокладкой. 2. **Правильное сжатие**: используйте динамометрический ключ для достижения рекомендуемой степени сжатия (30–50 % для резиновых сердечников), чтобы избежать недостаточного уплотнения или повреждения материала сердечника из-за чрезмерного сжатия. 3. **Выравнивание**: правильно выровняйте прокладку, чтобы избежать ее смещения, которое может привести к неравномерному сжатию и утечкам. 4. **Избегайте загрязнения**. Содержите прокладку в чистоте во время установки, чтобы предотвратить попадание пыли или мусора на уплотнительную поверхность. ### 6.2 Советы по техническому обслуживанию 1. **Регулярный осмотр**: Во время планового технического обслуживания проверяйте наличие признаков износа, деформации или коррозии. Замените прокладки, на которых имеются трещины, затвердевание или потеря материала. 2. **Контроль за герметичностью**. Для контроля утечек используйте манометры или детекторы утечек. Внезапное падение давления может указывать на выход из строя прокладки. 3. **Соблюдайте цикличность замены**: заменяйте композитные прокладки каждые 1–3 года (в зависимости от условий эксплуатации), чтобы предотвратить утечки, связанные со старением. ### 6.3 Распространенные виды отказов и решения | Режим отказа | Причины | Решения | | ---- | ---- | ---- | | Утечка | Неправильное сжатие, загрязнение поверхности, несовместимость материалов | Используйте динамометрические ключи, очищайте поверхности, выбирайте совместимые материалы | | Экструзия | Чрезмерное давление, недостаточное армирование | Выбирайте усиленные прокладки с более толстыми металлическими слоями, по возможности снижайте давление в системе | | Старение и закалка | Высокая температура, химическое разложение | Выбирайте термостойкие материалы (ФКМ, графит), сокращайте циклы замены | | Деформация | Неравномерное сжатие, несоответствие теплового расширения | Улучшите плоскостность фланцев, используйте прокладки с хорошим восстановлением (например, спирально навитые) | ## 7. Тенденции отрасли и будущее развитие ### 7.1 Инновации в материалах Основное внимание уделяется экологически чистым и высокоэффективным материалам. Эластомеры на биологической основе (например, каучук, полученный из касторового масла) используются для снижения воздействия на окружающую среду, а композиты, армированные наноматериалами (например, ПТФЭ, наполненный углеродными нанотрубками), повышают прочность и износостойкость. ### 7.2 Цифровизация и индивидуализация Передовые производственные технологии, такие как 3D-печать, позволяют производить композитные прокладки индивидуальной формы для уникальных применений. Технология цифровых двойников также используется для моделирования характеристик прокладок в различных условиях, оптимизируя конструкцию перед производством. ### 7.3 Повышенная прочность и долговечность. Развитие технологий соединения материалов (например, усовершенствованная вулканизация композитов металл-каучук) увеличивает срок службы прокладок, снижает затраты на техническое обслуживание и повышает надежность системы. ### 7.4 Соответствие экологическим требованиям. В связи с ужесточением правил безасбестовые, бессвинцовые композитные прокладки с низким содержанием летучих органических соединений становятся обычным явлением, отвечающим как эксплуатационным, так и экологическим требованиям. ## 8. Заключение Композитные прокладки произвели революцию в области промышленной герметизации, объединив преимущества нескольких материалов и устраняя ограничения решений из одного материала. Их разнообразные конструкции, материалы и типы делают их пригодными для широкого спектра применений: от обычного промышленного оборудования до критически важных систем высокого класса. Понимая их структуру, принципы работы и критерии выбора, отрасли могут оптимизировать характеристики уплотнений, уменьшить утечки и повысить эксплуатационную безопасность и эффективность. По мере развития материаловедения и производственных технологий композитные прокладки будут продолжать развиваться, играя еще более важную роль в будущем промышленного строительства.
